Wellendichtringe
Radial-Wellendichtring
Allgemein[Bearbeiten | Quelltext bearbeiten]
| |||
| Bereich | Dichtungstechnik | ||
| Titel | Radial-Wellendichtringe | ||
| Letzte Ausgabe | September 1996 | ||
Eingebauter Radial-Wellendichtring nach DIN 3760 (geschnitten)A: Welle
B: Gehäuse
C: Flüssigkeitsseite (bzw. Druckseite)
D: Luftseite
1: Metallring
2: Dichtlippe
3: Schlauchfeder
4: Staublippe (optional)
Kennbuchstaben sind u. a.:
- A für gummierte WDR (d. h. mit Elastomer-Außenmantel)
- B für WDR mit offenem Metallgehäuse
- C für WDR mit geschlossenem Metallgehäuse.
Radial-Wellendichtringe (RWDR) werden mit festem Sitz im Gehäuse oder Gehäusedeckel eingebaut. Ihre Dichtlippe läuft auf der Oberfläche der sich drehenden Welle und wird meist von einer Schlauchfeder (Wurmfeder) radial auf die Wellenoberfläche gedrückt. Um Verschleiß an der Gummilippe zu vermindern und die Dichtwirkung zu gewährleisten, werden hohe Anforderungen an die Beschaffenheit der Wellenoberfläche gestellt; oft wird deshalb die Welle im Bereich der Dichtungslauffläche drallfrei geschliffen. Neuere Bauformen der RWDR haben mitunter keine Wurmfeder mehr (Membranwellendichtringe) oder verfügen über eine PTFE-Dichtlippe.
Quelle: Wellendichtring – Wikipedia

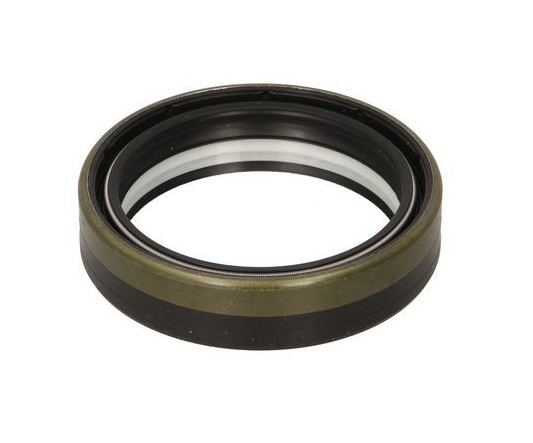

Beschreibung: 35 x 52 x 6/6,5 N-BABSL 35 x 52 x 6 mm Radial Wellendichtring NBR, Druckverstärkt für Hydromotore, Temperatur von -30 - +100°C, Druck: 7 - 10 bar, abhängig von der Drehzahl *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 15 x 26 x 7 FKM-AS 15 x 26 x 7 mm Radial Wellendichtring FPM Temperaturbeständig bis 200°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - 15x26x7VIAS *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 30 x 42 x 6/6,5 N-BABSL 30 x 42 x 6 mm Radial Wellendichtring NBR, Druckverstärkt für Hydromotore, Temperatur von -30 - +100°C, Druck: 7 - 10 bar, abhängig von der Drehzahl *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 32 x 40 x 5/5,5 N-BABSL 32 x 40 x 5 mm Radial Wellendichtring NBR, Druckverstärkt für Hydromotore, Temperatur von -30 - +100°C, Druck: 7 - 10 bar, abhängig von der Drehzahl *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 45 x 62 x 6/6,5 N-BABSL 45 x 62 x 6 mm Radial Wellendichtring NBR, Druckverstärkt für Hydromotore, Temperatur von -30 - +100°C, Druck: 7 - 10 bar, abhängig von der Drehzahl *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - 45x62x6BABSL; - 45x62x6WASY; *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 110 x 130 x 12 WAS 110 x 130 x 12 mm Radial Wellendichtring NBR, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: 110x130x12BASL 110x130x12HMSA10RG *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 30,18 x 50,47 x 6,35 WC 30,18 x 50,47 x 6,35 mm Radial Wellendichtring mit Vollmetallmantel CR 11776 *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 40 x 62 x 6 FPM-AS 40 x 62 x 6 mm Radial Wellendichtring FPM Temperaturbeständig bis 200°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - 40x62x6 VIAS; - 40x62x6 HMSA10V; *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 30 x 62 x 10 FKM-WA 30 x 62 x 10 mm Radial Wellendichtring FPM Temperaturbeständig bis 200°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 50 x 65 x 10/10,5 N-BABSL 50 x 65 x 10/10,5 mm Radial Wellendichtring NBR, Druckverstärkt für Hydromotore, Temperatur von -30 - +100°C, Druck: 7 - 10 bar, abhängig von der Drehzahl *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: 50x65x10/10,5 BABSL; 50x65x10 BABSL; 50x65x10 WASY *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 90 x 140 x 12 WAS 90 x 140 x 12 mm Radial Wellendichtring NBR, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - 90x140x12 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 32 x 45 x 7/7,5 N-BABSL 32 x 45 x 7 mm Radial Wellendichtring NBR, Druckverstärkt für Hydromotore, Temperatur von -30 - +100°C, Druck: 7 - 10 bar, abhängig von der Drehzahl *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: 19026533B CORTECO 0116066 DEUTZ AG 025144 CARRARO 06220078 GOLDONI S.P.A. 215101140 GLEICHE DEUTZ-FAHR GROU 29740522 NEW HOLLAND 44881597 NEW HOLLAND 5110485 NEW HOLLAND 5110487 NEW HOLLAND X550215709000 FENDT *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 30 x 40 x 10 WA 30 x 40 x 10 mm Radial Wellendichtring NBR, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 110 x 130 x 13 WAS 110 x 130 x 13 mm Radial Wellendichtring NBR, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: 110x130x13 BASL; 110x130x13 HMSA10RG; 110x130x13 AS; *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 85 x 140 x 12 WAS 85 x 140 x 12 mm Radial Wellendichtring NBR, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - 85x140x12 WAS *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 31,75 x 50,8 x 12,7 WAS 31,75 x 50,8 x 12,7 mm Radial Wellendichtring mit Metallmantel 12481 SKF *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 31,75 x 50,8 x 6,35 WB 31,75 x 50,8 x 6,35 mm Radial Wellendichtring mit Metallmantel, NBR, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: SKF- 12481 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 70 x 90 x 12 WC / B2 70 x 90 x 12 mm Radial Wellendichtring mit Vollmetallmantel *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: R-WDR 41 x 54 x 11 WA-DUO 41 x 54 x 11 mm Radial Wellendichtring 2 Dichtungen (Wurmfedern), trennt 2 Medien voneinander NBR (Acrylnitril-Butadien-Kautschuk) ist einsynthetischer Kautschuk, der sich durch hohe Beständigkeit gegen Öle, Fette, Kraftstoffe und gute mechanische Eigenschaften wie Abriebfestigkeit auszeichnet. Es wird primär für Dichtungen, O-Ringe und Schläuche verwendet, mit einem typischen Temperaturbereich von -30C bis -120C. NBR ist ein Standardwerkstoff für technische Anwendungen.Exzellente Resistenz gegen Mineralöle, Fette, Diesel, Kraftstoffe und verdünnte Säuren/Laugen.Nicht beständig gegen Ozon, UV-Strahlung, aromatische Kohlenwasserstoffe (Benzol) und Bremsflüssigkeiten auf Glykolbasis. *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: 41x54x11DUO; 415411DUO *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 22,225 x 31,75 x 4,76 WAS 22,225 x 31,75 x 4,76 mm NBR, Temperatur von -30 - +100°C mit Staublippe *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: 22,225x31,75x4,76 22,25x31,75x4,76 22,25 x 31,75 x 4,76 22x32x5 22 x 32 x 5 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 65 x 120 x 10 WAS 65 x 120 x 10 mm Radial Wellendichtring NBR, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: MU980856; *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 30 x 50 x 7/7,5 N-BABSL 30 x 50 x 7 mm Radial Wellendichtring NBR, Druckverstärkt für Hydromotore, Temperatur von -30 - +100°C, Druck: 7 - 10 bar, abhängig von der Drehzahl *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 32 x 44 x 8/8,5 N-BABSL 32 x 44 x 8 mm Radial Wellendichtring NBR, Druckverstärkt für Hydromotore, Temperatur von -30 - +100°C, Druck: 7 - 10 bar, abhängig von der Drehzahl *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 55 x 72 x 7/7,5 N-BABSL 55 x 72 x 7 mm Radial Wellendichtring NBR, Druckverstärkt für Hydromotore,Temperatur von -30 - +100°C, Druck: 7 - 10 bar, abhängig von der Drehzahl NBR (Acrylnitril-Butadien-Kautschuk) ist einsynthetischer Kautschuk, der sich durch hohe Beständigkeit gegen Öle, Fette, Kraftstoffe und gute mechanische Eigenschaften wie Abriebfestigkeit auszeichnet. Es wird primär für Dichtungen, O-Ringe und Schläuche verwendet, mit einem typischen Temperaturbereich von -30C bis -120C. NBR ist ein Standardwerkstoff für technische Anwendungen.Exzellente Resistenz gegen Mineralöle, Fette, Diesel, Kraftstoffe und verdünnte Säuren/Laugen.Nicht beständig gegen Ozon, UV-Strahlung, aromatische Kohlenwasserstoffe (Benzol) und Bremsflüssigkeiten auf Glykolbasis. *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: 55x72x7 BABSL; 55x72x7 WASY; *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 55 x 72 x 8/8,5 N-BABSL 55 x 72 x 8 mm Radial Wellendichtring NBR, Druckverstärkt für Hydromotore, Temperatur von -30 - +100°C, Druck: 7 - 10 bar, abhängig von der Drehzahl NBR (Acrylnitril-Butadien-Kautschuk) ist einsynthetischer Kautschuk, der sich durch hohe Beständigkeit gegen Öle, Fette, Kraftstoffe und gute mechanische Eigenschaften wie Abriebfestigkeit auszeichnet. Es wird primär für Dichtungen, O-Ringe und Schläuche verwendet, mit einem typischen Temperaturbereich von -30C bis -120C. NBR ist ein Standardwerkstoff für technische Anwendungen.Exzellente Resistenz gegen Mineralöle, Fette, Diesel, Kraftstoffe und verdünnte Säuren/Laugen.Nicht beständig gegen Ozon, UV-Strahlung, aromatische Kohlenwasserstoffe (Benzol) und Bremsflüssigkeiten auf Glykolbasis. *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: 55x72x8 BABSL; 55x72x8 WASY; *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 95 x 145 x 13 WAS 95 x 145 x 13 mm Radial Wellendichtring NBR, Temperatur von -30 - +100°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - 95x145x13 BASL; - 95x145x13 HMSA10RG; - 95x145x13 AS; *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 45 x 65 x 7 N-BABSL 45 x 65 x 7 mm Radial Wellendichtring NBR, Druckverstärkt für Hydromotore, Temperatur von -30 - +100°C, Druck: 7 - 10 bar, abhängig von der Drehzahl *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - 45x62x7BABSL; - 45x62x7WASY; - 45x62x6,5BABSL; *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 85 x 105 x 13 WC 85 x 105 x 10 mm Radial Wellendichtring Vollmetallmantel *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 30 x 62 x 7 FKM-WAS 30 x 62 x 7 mm Radial Wellendichtring FPM Temperaturbeständig bis 200°C *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: 12 x 32 x 7/7,5 N-BABSL 12 x 32 x 7 mm Radial Wellendichtring NBR, Druckverstärkt für Hydromotore, Temperatur von -30 - +100°C, Druck: 7 - 10 bar, abhängig von der Drehzahl *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: 12x30x7BABSL 12x30x7WASY *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
