Spannhülsen

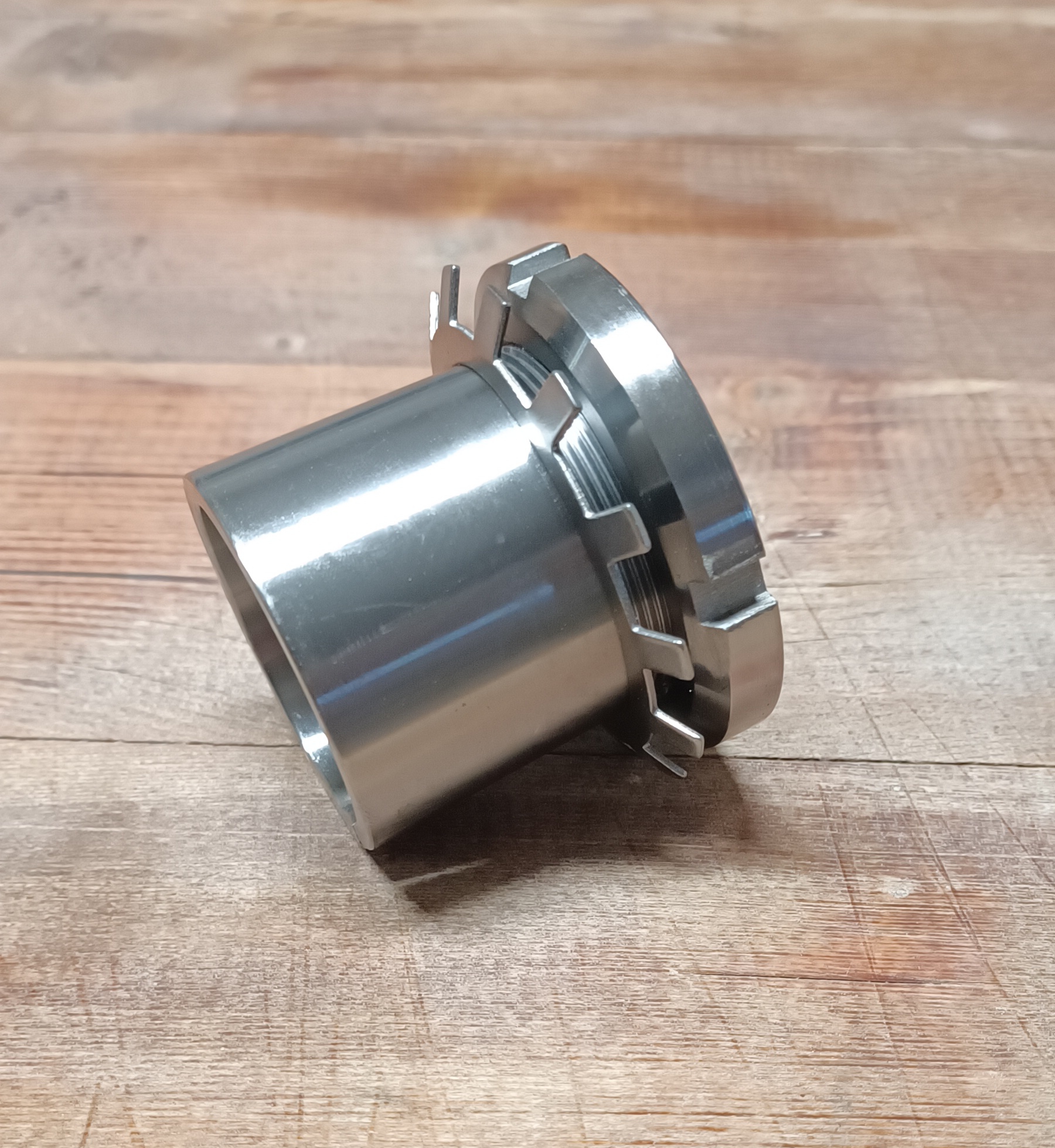

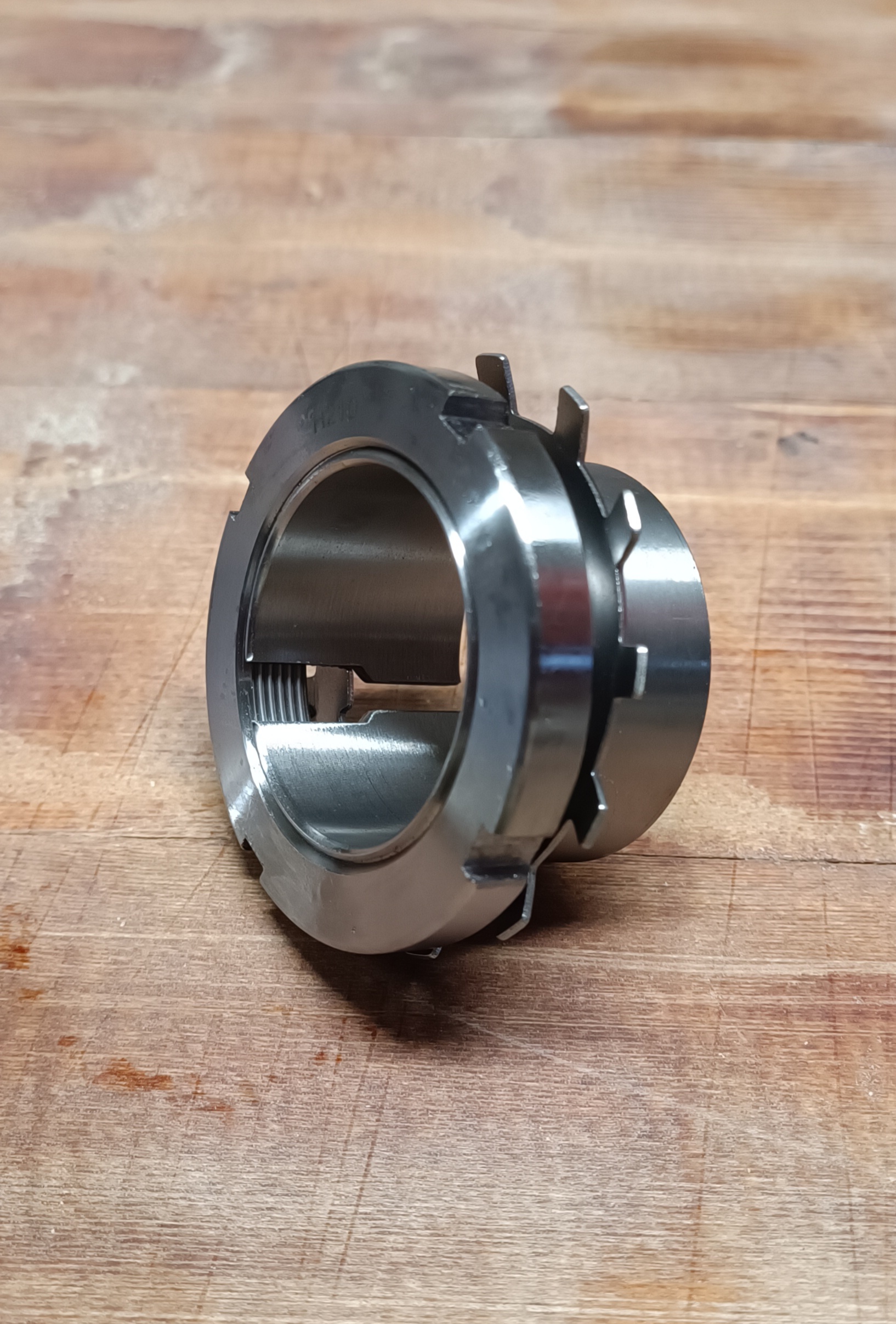

Eine Spannhülse ist ein Befestigungselement auf Wellen. Spannhülsen sind oft geschlitzte Hohlzylinder-ähnliche Hülsen mit kegeligem Innendurchmesser oder Kegel-Außengewinde. Sie werden auf die Welle aufgeschoben und mit einer Mutter fixiert, indem die Hülse damit zwischen Welle und zu befestigendes Teil (Zahnrad, Drehknopf usw.) gezogen und festgeklemmt wird. Es handelt sich um eine kraftschlüssige Verbindung, die sich durch exakten Rundlauf und ein ausgeglichenes Belastungsprofil auszeichnet.
Spannhülsen können zum Beispiel auch zur Befestigung eines Wälzlagers auf einer Welle dienen. Eine kegelige Metallhülse wird mit einem zwischengelegten Sicherungsblech mit einer Nutmutter zwischen Lager-Innenring und Welle gezogen. Der Innenring des Lagers weist hierzu eine kegelige Bohrung auf. Bei der Befestigung eines Lagers mit Hilfe einer Spannhülse hat der Innenring des Lagers die Funktion einer Ringfeder, die die geschlitzte Spannhülse auf die Welle presst. Mit Hilfe der Spannhülse wird zugleich das Spiel (die Lagerluft) des Wälzlagers eingestellt. Zum Spannen dient ein Hakenschlüssel.
Quelle: Spannhülse – Wikipedia
Beschreibung: H 206 25 x 45 x 27 mm Spannhülse für Welle 25 mm *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 209 40 x 65 x 33 mm Spannhülse für Welle 40 mm *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - H209 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 210 45 x 70 x 35 mm Spannhülse für Welle 45 *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - H210 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 211 50 x 75 x 37 mm Spannhülse für Welle 50 mm *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 212 55 x 80 x 38 mm Spannhülse für Welle 55 mm *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - H212 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 213 60 x 85 x 40 mm Spannhülse für Welle 60 mm *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - H213 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 215 65 x 98 x 43 mm Spannhülse für Welle 65 mm *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - H215 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 222 100 x 145 x 63 mm Spannhülse für Welle 100 mm *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 2308 35 x 58 x 46 mm Spannhülse für Welle 35 *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - H2308 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 2310 45 x 70 x 55 mm Spannhülse für Welle 45 *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - H2310 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 2311 50 x 75 x 59 mm Spannhülse für Welle 50 *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - H2311 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 2312 55 x 80 x 62 mm Spannhülse für Welle 55 *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: H2312 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 2313 60 x 85 x 65 mm Spannhülse für Welle 60 *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - H2313 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 2316 70 x 105 x 78 mm Spannhülse für Welle 70 mm *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - H2316 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 2322 100 x 145 x 105 mm Spannhülse für Welle 100 mm *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - H2322 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 2324 110 x 155 x 112 mm Spannhülse für Welle 110 mm *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - H2324 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 307 30 x 52 x 35 mm Spannhülse für Welle 30 *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - H307; *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 308 35 x 58 x 36 mm Spannhülse für Welle 35 *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - H308 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 309 40 x 65 x 39 mm Spannhülse für Welle 40 mm *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - H309 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link

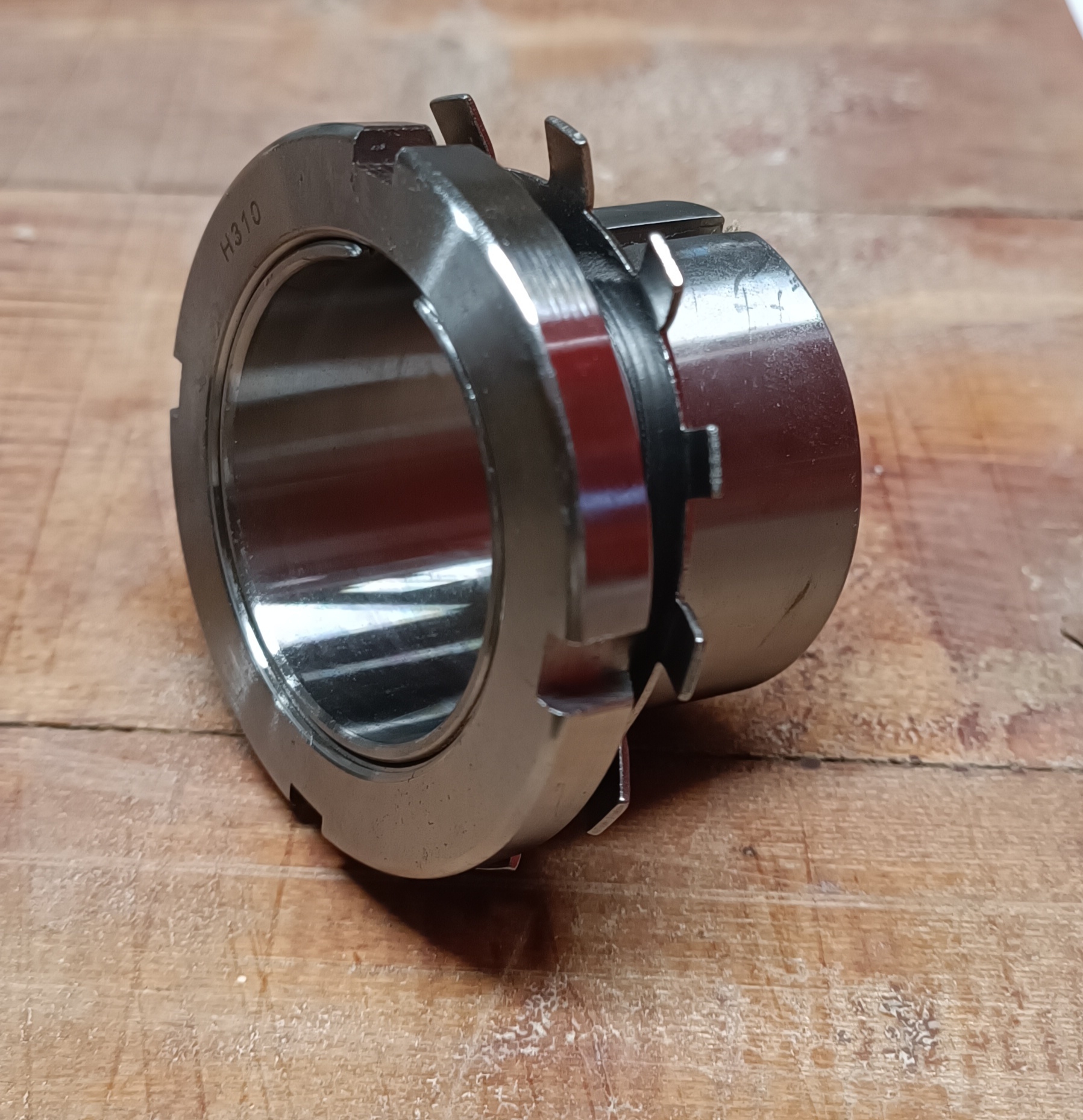

Beschreibung: H 310 45 x 70 x 42 mm Spannhülse für Welle 45 mm *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - H310 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 311 50 x 75 x 45 mm Spannhülse für Welle 50 mm *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - H311 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 312 90 x 130 x 76 mm Spannhülse für Welle 55 mm *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - H312 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 313 60 x 85 x 50 mm Spannhülse für Welle 60 mm UL.: China Zt-Nr.: 8482 9900 *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: H313 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 315 65 x 98 x 55 mm Spannhülse für Welle 65 mm *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 316 70 x 105 x 59 mm Spannhülse für Welle 70 mm *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - H316 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 317 75 x 110 x 63 mm Spannhülse für Welle 75 mm *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - H317 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
Beschreibung: H 322 100 x 145 x 77 mm Spannhülse für Welle 100 mm *Die Bilder dienen zur Veranschaulichung und stellen nicht immer die tatsächlichen Größen dar* ( Das Foto dient zur Illustration, Größe und Modell kann variieren) Vergleichsnummer: - H322 *Aufgeführte Original Herstellernummern werden ausschließlich zu Vergleichszwecke verwendet* Herstellerangaben: siehe oben mit Link
